Ochrona maszyn – rola bram szybkobieżnych w procesie produkcji

W zakładach, w których m.in. na liniach produkcyjnych wykorzystywane są specjalistyczne maszyny, niezwykle ważne jest zachowanie najwyższych standardów bezpieczeństwa i płynności procesu produkcji. EFAFLEX oferuje specjalne serie szybkobieżnych systemów bramowych, których zadaniem jest zarówno ochrona maszyn, jak i zagwarantowanie, że proces produkcyjny będzie odbywać się szybko, bezpiecznie i niezawodnie.

Bramy szybkobieżne a ochrona maszyn

EFAFLEX, projektując serię bram do ochrony maszyn, musiał uwzględnić m.in. wytyczne dotyczące zachowania stabilności cykli produkcyjnych i eliminacji przestojów, a także ochronę maszyn i ludzi (zmniejszenie ryzyka wypadków). W przypadku zautomatyzowanych procesów w przemyśle równie ważne były wymagania dotyczące dynamicznych zmian, które mogą pojawiać się w procesie produkcyjnym i podczas dalszej obróbki wytworzonych produktów.

Kierując się wytycznymi z branży produkcyjnej, EFAFLEX stworzył bramy z serii MS, czyli tzw. bramy maszynowe. Ich zadaniem jest ochrona pracowników i maszyn biorących udział w produkcji. Konstrukcje tego typu nie tylko spełniają najwyższe standardy bezpieczeństwa – to także systemy szybkobieżne, które gwarantują, że płynność procesów produkcyjnych będzie niezakłócona.

Szybkobieżne bramy maszynowe EFAFLEX z serii MS to zarówno foliowe konstrukcje rolowane, jak i szybkobieżne systemy spiralne, czyli modele: EFA-SRT® MS, EFA-SRT® MS USD, EFA-SRT® MS Performance oraz EFA-SST® MS. Ich najważniejsze zalety to:

• kompaktowe rozmiary konstrukcji bramowych;
• łatwość konserwacji i odporność na zużycie;
• możliwość zastosowania w roli ruchomych urządzeń zabezpieczająco-oddzielających;
• sterowanie stosowane na całym świecie – działające na poziomie wydajności klasy D – dla obwodów sterujących, istotnych dla zachowania bezpieczeństwa (może być rozszerzone za pomocą modułu przyłączeniowego ochrony maszyn MS-AM);
• oba typy maszynowych bram rolowanych – EFA-SRT® MS i EFA-SRT® MS USD – są przystosowane do 7 cykli otwierania i zamykania na minutę, a także do 250 tys. cykli pracy rocznie; ich żywotność wynosi 12 lat;
• brama maszynowa EFA-SRT® MS Performance wykonana jest z profili aluminiowych i jest przystosowana nawet do miliona cykli pracy rocznie;
• opcja dodatkowa: możliwość zastosowania systemu z konstrukcją wolnostojącą.

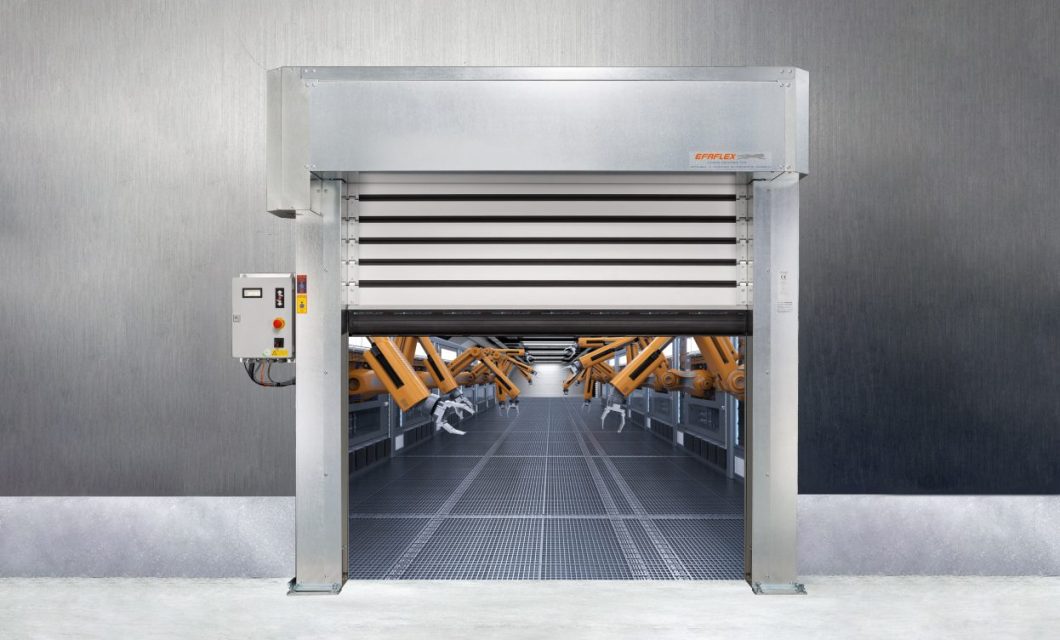

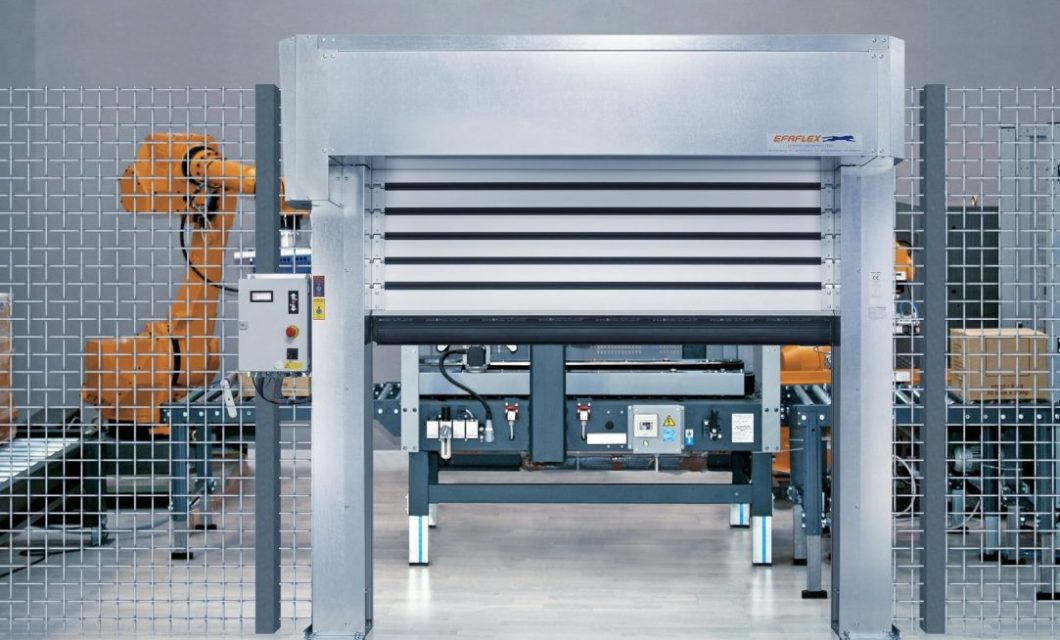

Szybkobieżna brama spiralna EFA-SST® MS

• Model EFA-SST® MS to brama maszynowa do zastosowań przemysłowych.

Jej maksymalna prędkość działania wynosi do 2,7 m/s. Ta szybkobieżna brama spiralna została opracowana jako ochronne urządzenie oddzielające, które spełnia wszystkie wymagania stawiane bezpiecznym i nowoczesnym bramom do ochrony maszyn. Jej blat wykonany jest z wytrzymałych i kompaktowych lameli z aluminium, ale istnieje także możliwość zastosowania przezroczystych, równie trwałych lameli, które zapewniają lepsze doświetlenie i widoczność, a dzięki spiralnemu prowadzeniu blatu nawet po latach nie mają zarysowań.

Model EFA-SST® MS, oprócz zastosowania technologii spiralnej, opiera się także na elastycznych zawiasach łańcuchowych, których zadaniem jest zapewnienie optymalnej wydajności. Ta spiralna brama maszynowa posiada także niewymagającą konserwacji przeciwwagę z wykrywaniem pęknięcia sprężyn – to zabezpieczenie w postaci praktycznie bezobsługowego zespołu sprężyn naciągowych z elektromechanicznym monitorowaniem działania bramy. Ponadto w głównej krawędzi zamykającej model EFA-SST® MS posiada kontaktową listwę bezpieczeństwa oraz dodatkową fotokomórkę, która wykrywa ludzi lub przeszkody w płaszczyźnie zamykania bramy.

Opcje dodatkowe dla tego modelu zakładają, że – dzięki samonośnej konstrukcji podstawowej i dodatkowym wspornikom podłogowym – EFA-SST® MS może również funkcjonować jako brama wolnostojąca. Ponadto istnieje możliwość zniwelowania nierównych posadzek przy pomocy specjalnych śrub, a także możliwość zastosowania dodatkowych osłon, które zapewniają ochronę przed dostępem (nawet przy niewielkich wysokościach całkowitych konstrukcji). Szybkobieżna brama maszynowa EFA-SST® MS może także posiadać przezroczystą osłonę, która zapewnia dobrą widoczność zintegrowanego wyłącznika krańcowego bezpieczeństwa (kat. 4 / Pl „E”) – zgodnie z normą DIN EN ISO 13849-1.

Szybkobieżne bramy rolowane: EFA-SRT® MS; EFA-SRT® MS USD; EFA-SRT® MS Performance

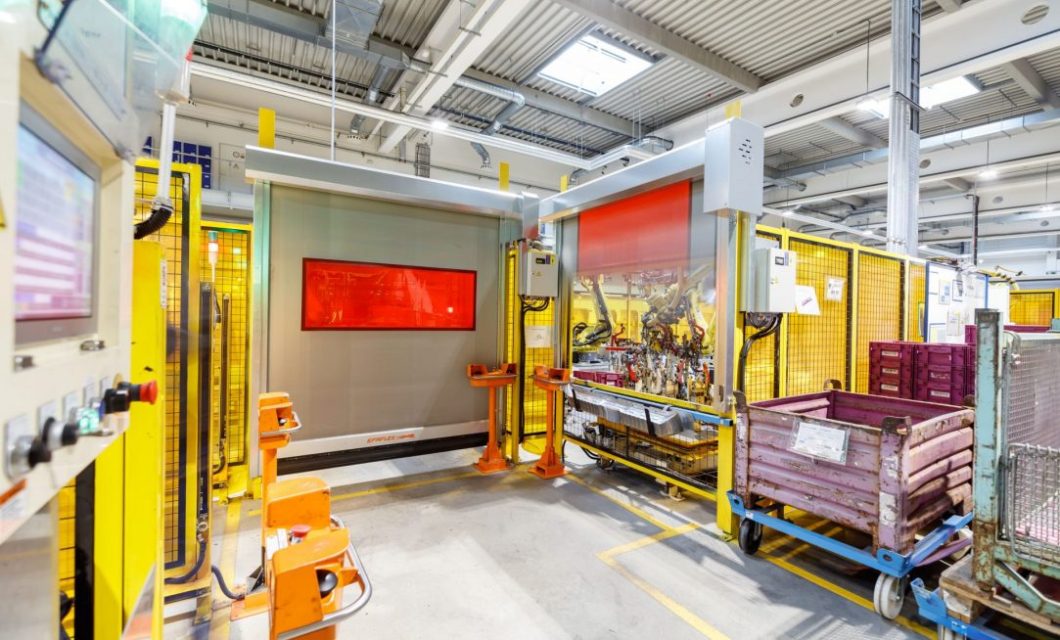

• Brama EFA-SRT® MS to klasyczna brama maszynowa, którą wyróżnia kompaktowa konstrukcja.

Jej ościeżnice boczne są bardzo wąskie ze względu na brak mechanizmu przeciwwagi. Dzięki temu ta szybkobieżna brama zapewnia optymalną integrację urządzeń w niewielkiej przestrzeni produkcyjnej. Brama maszynowa EFA-SRT® MS znajduje zastosowanie m.in. jako ochronne, ruchome urządzenie oddzielające, służące do zastosowań specjalnych, np. kabin spawalniczych. Model ten wspiera także wydajność produkcji – posiada sterowanie z przetwornicą częstotliwości i napęd nasadowy (z enkoderem oraz zabezpieczeniem przed uszkodzeniem i pęknięciem przekładni). EFA-SRT® MS w wersji standardowej ma płaszcz wykonany z elastycznego, przezroczystego PVC, na którym znajdują się pasy ostrzegawcze, a materiał płaszcza jest wytrzymały i odporny na zużycie. Brama ma także przezroczystą osłonę, która zapewnia dobrą widoczność zintegrowanego wyłącznika krańcowego bezpieczeństwa. Dla tego modelu dostępne są także inne rodzaje płaszczy – kolorowe, a przede wszystkim stabilne i odporne na rozerwanie – oraz kurtyny spawalnicze. Wszystkie warianty blatów są wolne od substancji wpływających na przyczepność lakieru.

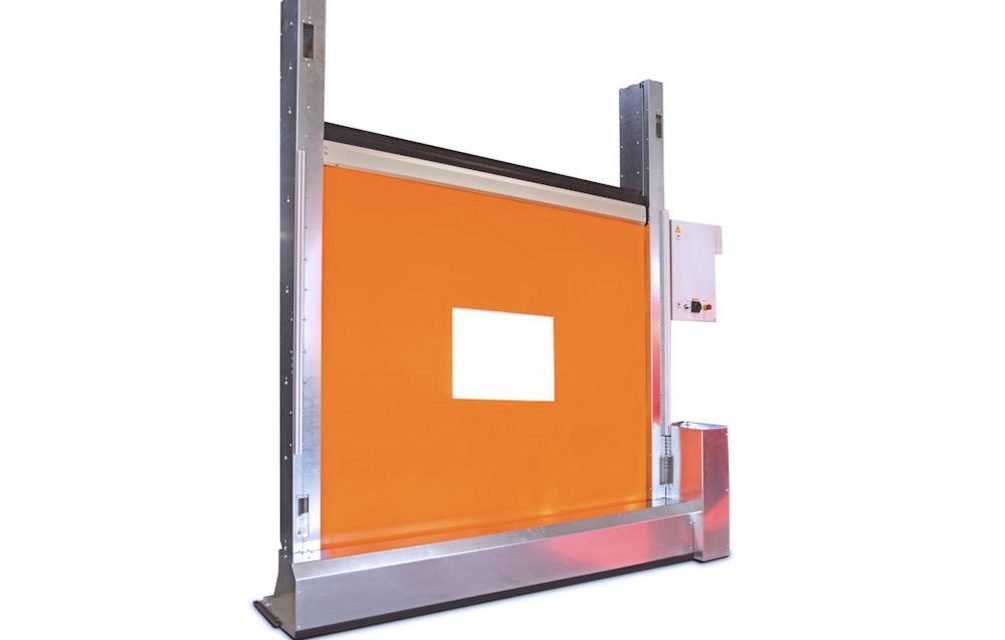

• Model EFA-SRT® MS USD to szybkobieżna brama zamykana od dołu do góry.

Jest niezawodna i zajmuje mało miejsca, a przy tym nie wymaga częstych konserwacji. Jej wymiary można indywidualnie skonfigurować (szerokość od 600 do 6 000 mm, wysokość od 1 000 do 4 500 mm). Szybkobieżna brama rolowana EFA-SRT® MS USD doskonale sprawdza się w intensywnym użytkowaniu przemysłowym. W jej ościeżnicach znajduje się wyjątkowo mocne urządzenie ciągnące, które podnosi krawędź zamykającą do góry.

EFA-SRT® MS USD stosowana jest jako wolnostojące, napędzane mechanicznie, oddzielające urządzenie ochronne z blokadą (zgodne z normą DIN EN ISO 14120), które – wraz z układem sterowania – gwarantuje najwyższy poziom bezpieczeństwa osób pracujących przy maszynach w obiektach przemysłowych i komercyjnych. Posiada zabezpieczający wyłącznik krańcowy – jako elektryczne urządzenie blokujące między bramą a systemem, a dla lepszego bezpieczeństwa, wał nawijający i napęd są całkowicie osłonięte.

EFA-SRT® MS USD, dzięki wspornikom podłogowym, zintegrowanym w bocznych ościeżnicach, jest samonośna i może być ustawiona jako konstrukcja wolnostojąca – ten typ bramy, ze względu na zastosowanie, nie jest mocowany do ściany. Płaszcz bramy EFA-SRT® MS USD na zewnętrznej krawędzi posiada zatrzaski zabezpieczające, które przytrzymują ją w prowadnicach, i jest wykonany z elastycznego, przezroczystego PVC. Płaszcz jest dostępny w kilku wzorach i wersjach kolorystycznych.  EFA-SRT® MS USD, podobnie jak brama rolowana EFA-SRT® MS, pracuje z prędkością do 1,8 m/s.

• EFA-SRT® MS Performance – najbardziej wydajna i wytrzymała brama rolowana EFAFLEX.

Model EFA-SRT® MS Performance został zaprojektowany tak, aby wykonywać nawet do miliona cykli pracy rocznie – to rekord wśród bram szybkobieżnych tego typu, szczególnie biorąc pod uwagę, że jego deklarowana żywotność wynosi 12 lat, a prędkość działania jest równie imponująca – do 2,0 m/s.Brama EFA-SRT® MS Performance doskonale sprawdza się w obszarach o niestandardowych wymaganiach montażowych – jest wykonana z profili aluminiowych i zapewnia dużą elastyczność instalacyjną. EFA-SRT® MS Performance może być szybkobieżną konstrukcją wolnostojącą lub bramą zamontowaną na ścianie, a także mieć zintegrowane maks. cztery opcjonalne wyłączniki krańcowe. Elastyczność montażowa dotyczy także dodatkowych elementów, np. wysokości instalacji czujników. Napęd można zamontować w maks. 8 różnych pozycjach (w zależności od wariantu ustawienia bramy).

Bramę EFA-SRT® MS Performance można dopasować do potrzeb produkcji i obiektu. Blat standardowo wykonany jest z elastycznego, przezroczystego PVC, ale może także posiadać pasy ostrzegawcze w różnych kolorach lub być wykonany ze stabilnego materiału, a także w wersji z oknem lub bez. Ponadto model EFA-SRT® MS Performance jest mało wymagający pod względem konserwacji, między innymi dzięki pokrywie na zawiasach, zintegrowanym kanałom kablowym i zdejmowanym osłonom, które umożliwiają bezpieczną i zorganizowaną separację kabli, a także przyspieszają i upraszczają serwisowanie.

EFA-SRT® MS Performance jest bezpieczna w użytkowaniu – ma przezroczyste osłony ramy, które umożliwiają kontrolę wzrokową, integrację pasków LED oraz wdrożenie funkcji sygnalizacji świetlnej. Brama posiada także kurtynę świetlną, która wykrywa osoby lub przeszkody znajdujące się w płaszczyźnie zamykania. Ponadto model EFA-SRT® MS Performance może być uzupełniony o opcję Head-Safe, dzięki której strona operatora jest wyposażona w dodatkową kurtynę świetlną działającą w przedpolu bramy.
